Чашечный манометр: подробно простым языком

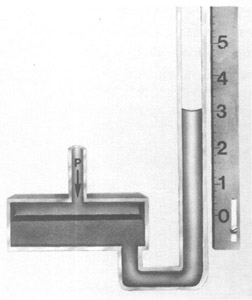

Чашечный манометр — прибор для измерения давления, который состоит из резервуара (чашки) с отверстием на нижней стороне, к которому подсоединена открытая трубка.

Чашечный манометр
Чашечный манометр
Рекомендуем разобраться с тем, что такое давление и изучить каталог приборов для измерения давления.

Чашечный манометр обладает определенными преимуществами по сравнению с U-образным манометром. С его помощью можно непосредственно методом наблюдения определять величину приложенного давления. Так как используется только один столб жидкости, нет необходимости вычислять суммарные изменения уровней жидкости, как это делалось в U-образном манометре.

Принцип работы чашечного манометра

При приложении давления на поверхность жидкости в резервуаре, часть жидкости вытесняется из резервуара в трубку. Жидкость продолжает поступать в трубку до тех пор, пока давление столба жидкости в трубке не сравняется с давлением, приложенным на поверхность жидкости в резервуаре.
