Фотодиоды: подробно простым языком

Фотодиод — это светочувствительный диод, который использует энергию света для создания напряжения. Широко используются в бытовых и промышленных автоматических системах управления, где переключателем является количество поступающего света. Например, контроль степени открытия жалюзи в системе умного дома, исходя из уровня освещенности

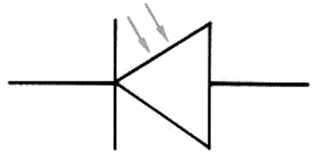

Схема фотодиода
Схема фотодиода
Обратите внимание на основы электричества и на приборы электроники.

Когда свет попадает на фотодиод, то энергия света, попавшего на светочувствительный материал, вызывает появление напряжения, которое заставляет электроны двигаться через P-N переход. Существует два типа фотодиодов: фотоэлектрические и фотопроводящие.

Фотопроводящие диоды

Такие диоды используются для управления электрическими цепями, на которые потенциал подается извне, то есть с постороннего источника.

Например, они могут регулировать включение и выключение уличного освещения или же открывать и закрывать автоматические двери.

В типичной цепи, в которой установлен фотодиод, потенциал, подаваемый на диод, имеет смещение в обратном направлении, а его значение немного ниже пробивного напряжения диода. По такой цепи ток не идет. Когда же свет попадает на диод, то дополнительное напряжение, которое начинает двигаться через P-N переход, вызывает сужение обедненной области и создает возможность для движения тока через диод. Количество проходящего тока определяется интенсивностью светового потока, попадающего на фотодиод.

Фотоэлектрические диоды

Фотоэлектрические диоды являются единственным источником напряжения для цепи, в которой они установлены.

Одним из примеров такого фотоэлектрического диода может служить фотоэкспонометр используемый в фотографии для определения освещенности. Когда свет попадает на светочувствительный диод в фотоэкспонометре, то возникающее в результате этого напряжение приводит в действие измерительный прибор. Чем выше освещенность, тем большее напряжение возникает на диоде.
