Гальванометр: подробно простым языком

Гальванометр — это устройство для измерения электрических параметров, которое работает на основе преобразование электрического тока в механическое движение и отражает величину измеряемого параметра на шкале.

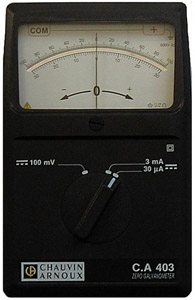

Гальванометр
Гальванометр
Обратите внимание на основы электричества и на приборы электроники.

Техники используют гальванометры для того, чтобы убедиться, что электрические параметры находятся в заданных пределах для контроля и поиска неисправностей, потому что отклонение параметров от оптимальных может служить сигналом к нарушению работы системы.

Принцип действия гальванометра

Гальванометр состоит из постоянного магнита, катушки из провода, которая смонтирована между полюсами магнита; очень легкого указателя, который присоединен к катушке и имеет одну ось вращения с ней; пружины, которая удерживает указатель на нуле, когда в катушке не течет ток.

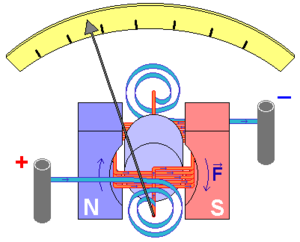

Схема гальванометра
Схема гальванометра

Когда ток течет через катушку, он создает магнитное поле вокруг нее. Взаимодействие магнитного поля катушки и магнитного поля, создаваемого постоянным магнитом, создает силу, которая заставляет катушку поворачиваться или вращаться. Если магнитное поле катушки достаточно сильно, катушка преодолевает сопротивление пружины и старается расположиться между полюсами постоянного магнита. Когда катушка перемещается, указатель также перемещается. Количество движения катушки и указателя пропорционально количеству тока, протекающего через катушку.

Позади указателя на гальванометре имеется шкала, откалиброванная в единицах измерения электричества. Таким образом, положение указателя на шкале показывает величину измеряемого электрического параметра.
