Правила эксплуатации и визуальный контроль приборов КИПиА

Для того, чтобы прибор выдавал правильные показания и не изнашивался со временем, нужно соблюдать определенные правила, которые начинаются еще на стадии ввода прибора в эксплуатацию.

Рекомендуем изучить каталог приборов для киповца.

Неправильный ввод измерительных приборов в работу

Следует быть внимательным при вводе измерительного прибора в работу. Большинство приборов оснащены изолирующими вентилями. Эти вентили позволяют изолировать прибор от источника давления для проведения технического обслуживания, замены и т.п.

При вводе измерительного прибора в работу вентиль следует открывать плавно, так чтобы нагрузка давления, поступающая на прибор, возрастала постепенно. Если открыть вентиль сразу полностью, то резкий выброс давления может повредить прибор.

Воздействие температуры

Воздействие температуры также может привести к повреждению измерительного прибора. Слишком высокая и слишком низкая температура может повредить упругий элемент, в результате чего точность показаний прибора будет нарушена. Например, холодная температура может вызвать разрыв упругого элемента, а чрезмерно высокая — повреждение паяных соединений. Хотя в ряде случаев возможно запаять поврежденные соединения заново, однако чаще всего упругие элементы в таких случаях приходится заменять.

При выборе нового измерительного прибора для области применения, где он может подвергаться воздействию слишком высокой или слишком низкой температуры, следует принимать в расчет не только конструкцию прибора, но и то, из каких материалов он изготовлен. Важно также попытаться контролировать температуру окружающего воздуха вокруг прибора. Лучше всего это сделать, изолировав прибор от источника температуры, где это возможно. Например, это может быть сделано перемещением измерительного прибора на участок, где он в меньшей степени будет подвержен температурному воздействию.

Чрезмерная вибрация

Чрезмерная вибрация может создать проблемы в измерительных приборах всех типов, поскольку она ведет к интенсивному изнашиванию механизмов. Избежать этих проблем довольно легко — следует обеспечить правильную установку измерительных приборов. Если имеющееся основание для установки прибора должно быть усилено или заменено, об этом следует поставить в известность руководство.

Визуальный контроль и техническое обслуживание измерительных приборов

На многих промышленных предприятиях на киповцев, работающих с контрольно-измерительными приборами, возложена задача устанавливать эти приборы, а также производить их техническое обслуживание. Следовательно, эти киповцы должны знать какие условия вредны для упругих элементов, контрольно-измерительных приборов в целом; они должны быть готовыми устранить эти условия или принять меры к их нейтрализации.

Воздействие давления, превышающего допустимое значение

Это явление может произойти при проведении измерений величины давления. Причиной является очень значительное повышение или всплеск давления по сравнению с диапазоном давлений на который рассчитан элемент.

Двумя основными признаками, образующимися в результате воздействия недопустимо высокого давления являются повреждение (деформация) элемента и погнутая стрелка.

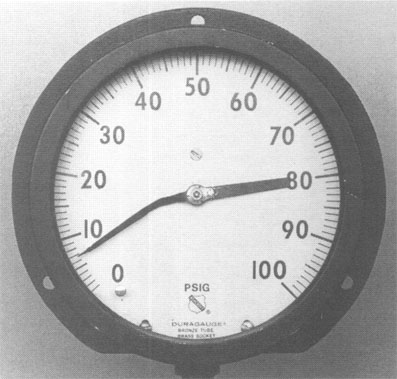

Измерительный прибор с признаками повреждения из-за воздействия чрезмерно высокого давления
Измерительный прибор с признаками повреждения из-за воздействия чрезмерно высокого давления

На рисунке выше показан измерительный прибор с погнутой стрелкой. Это произошло в результате воздействия на прибор и сам упругий элемент давления выше предусмотренного уровня. Для того, чтобы вернуть работоспособность данному прибору требуется заменить упругий элемент и стрелку. Новый измерительный прибор можно уберечь от повреждения в результате воздействия чрезмерного давления путем тщательного выбора приборов для выполнения конкретных измерений. Первым шагом в процессе выбора является определение, какое будет максимальное показание уровня давления в процессе, где предстоит производить измерения. Узнав это, можно выбирать нужный измерительный прибор. Прибор должен быть рассчитан на измерение давления примерно вдвое больше того, что предстоит измерять в данном случае, т.е. нормальные показания прибора в процессе измерения должны находиться примерно на середине его шкалы. Это создаст достаточный «запас», чтобы быть уверенным, что прибор не будет зашкаливать.

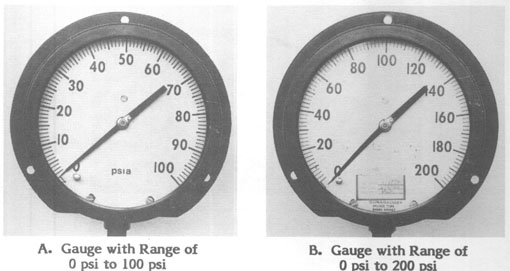

Не правильно и правильно подобранный измерительный прибор
Не правильно и правильно подобранный измерительный прибор

На рисунке выше показаны циферблаты двух контрольно-измерительных приборов. Там, где прибор «А» был бы зашкален, прибор «В» вполне сохранит работоспособность. Сравнив рабочие диапазоны этих измерительных приборов, можно сделать вывод, что для работы с максимальным уровнем давления 80 ф/кв. дюйм целесообразно использовать прибор «В». Он будет имеет достаточный «запас» на случай непредвиденных всплесков давления.

Повреждение упругих элементов измерительных приборов

В некоторых случаях упругий элемент может быть поврежден процессом, измерения которого производятся. Например, если в процессе используется какое-либо высокотемпературное вещество, скажем, горячий пар, то прибор, не рассчитанный на работу в таких условиях, выйдет из строя.

В таких случаях техник может предотвратить повторное повреждение, выбрав прибор, пригодный для работы в условиях данного процесса.

Если процесс, где производятся измерения, предполагает наличие в нем агрессивных сред, таких как кислоты, для защиты упругого элемента измерительного прибора может быть установлена изолирующая мембран. Изолирующая мембрана изолирует упругий элемент от агрессивной среды, не влияя на способность элемента воспринимать изменения давления. Давление потока воздействует на нижнюю сторону мембраны, вызывая ее прогибание. При прогибании мембраны давление передается через не агрессивную среду, такую как глицерин, которым заполнено пространство над мембраной на упругий элемент измерительного прибора.

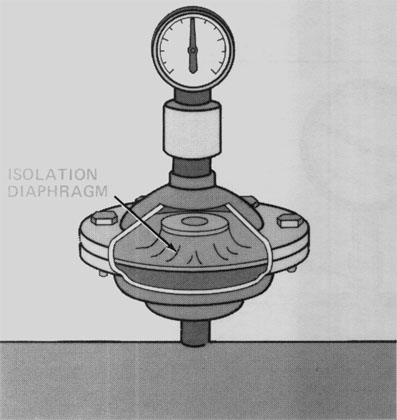

Изолирующая мембрана
Изолирующая мембрана

В некоторых процессах происходит довольно резкое колебание уровней давления: от высокого к низкому и обратно. Эти колебания могут повредить как упругие элементы, так и стрелочные механизмы. Для того, чтобы «сгладить» эти колебания и избежать повреждения может использоваться устройство, называемое демпфером.

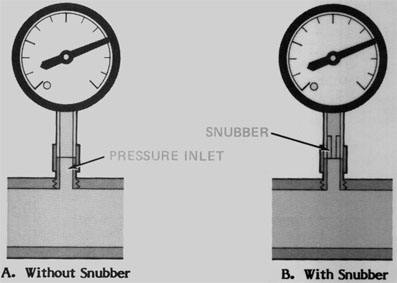

Впускные отверстия измерительных приборов
Впускные отверстия измерительных приборов

На рисунке выше показаны отверстия для подачи давления двух измерительных приборов. Отверстие у прибора «А» относительно большое. Отверстие у прибора «В» значительно меньше, поскольку в нем установлен демпфер. Фактически, демпфер уменьшает размер впускного отверстия. В результате, хотя прибор по-прежнему подвергается воздействию того же давления, проходит больше времени прежде, чем оно воздействует на упругий элемент в полной мере. Элемент реагирует медленнее, но дает более точные показания.
