Ротаметр: подробно простым языком

Ротаметр — расходомер непрямого действия, который используется для измерения или получения показаний расхода потока жидкости, газа или пара. Он не измеряет расход движущейся среды непосредственно, т.е. на основе принципа положительного накопления. Вместо этого он измеряет некоторую физическую величину расхода движущейся среды и преобразует ее в соответствующий параметр расхода потока.

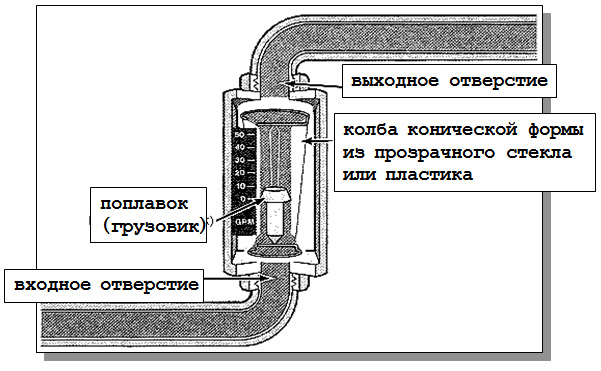

Схема ротаметра
Схема ротаметра
Рекомендуем разобраться с тем, что такое объемный расход и изучить каталог приборов для измерения расхода.

Принцип работы ротаметра

Газообразная или жидкая среда поступает через входное отверстие в донной части ротаметра, движется вверх через колбу, а затем покидает прибор через выходное отверстие в верхней части. Результатом направленного вверх движения среды в конусообразной колбе является перемещение поплавка. Для того, чтобы поплавок перемещался в строго вертикальном направлении: вверх и вниз, монтаж ротаметра должен осуществляться в вертикальном исполнении. Для того, чтобы поплавок не выходил из колбы в верхней и донной ее частях устанавливаются стопорные устройства, такими устройствами могут быть пластмассовые или металлические фиксаторы. В качестве направляющего устройства для поплавка вдоль стенок внутри колбы проходят стеклянные или пластмассовые кромки, или ребра, которые предотвращают отклонение, переворачивание или заклинивание поплавка в колбе.

Обычно у ротаметра имеется шкала для снятия показаний о количестве движущейся среды. Шкала может быть выгравирована на самой колбе или же на какой-нибудь полоске, находящейся рядом с колбой. Шкала откалибрована в единицах измерения расхода потока, в кубических метрах, например. Фактическое показание изменяется в соответствии с изменением положения поплавка относительно шкалы.

Ротаметры со стеклянной или пластмассовой колбой

Обычно используются в системах с низким давлением и невысокими температурными параметрами. Ротаметры со стеклянной колбой также используются для измерения кислотных и щелочных (едких) жидкостей, поскольку стекло устойчиво к таким веществам, не поддается их коррозийному действию. Их основными конструктивными деталями являются: прозрачная, конической формы колба из стекла или пластмассы и поплавок. Для того, чтобы можно было снимать показания с ротаметра, необходимо, чтобы поплавок был виден, поэтому ротаметры со стеклянными или пластмассовыми колбами используются только для измерения параметров достаточно прозрачной среды, движущейся по трубопроводу.

Ротаметр со стеклянным корпусом
Ротаметр со стеклянным корпусом

Магнитные ротаметры (с металлическим корпусом)

Успешно используется там, где нельзя применить ротаметры с колбой из стекла или пластмассы. Например, их можно использовать для измерений расхода потока темных жидкостей, в которых невозможно увидеть поплавок, таких как: чернильная паста или красители. Ротаметры с металлическим корпусом используются также в системах с высоким давлением и температурой, поскольку металл прочнее стекла или пластмассы.

Работает он также, как и ротаметр со стеклянной или пластмассовой колбой, за исключением того, что у ротаметра с металлической колбой для получения показаний о высоте поплавка имеется специальный механизм.

Ротаметр с металлическим корпусом
Ротаметр с металлическим корпусом
