Каскадное регулирование

Каскадное регулирование — это регулирование, в котором два или больше контуров регулирования соединены так, чтобы выход одного регулятора корректировал уставку другого регулятора.

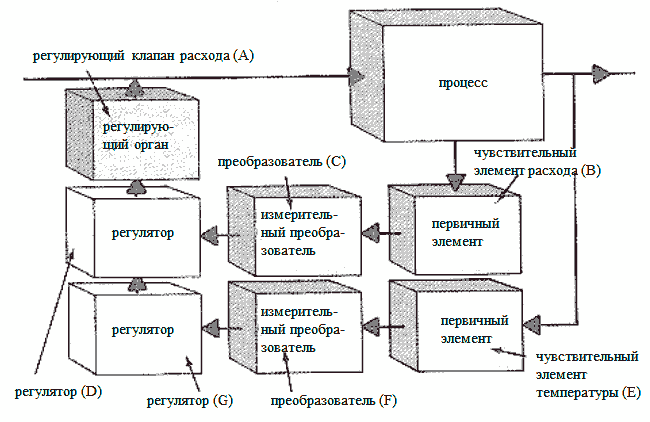

Система каскадного регулирования
Система каскадного регулирования
Обратите внимание на теорию автоматического регулирования и на приборы для регулирования.

На рисунке выше приведена блок-схема, которая иллюстрирует понятие каскадного регулирования. Блоки на диаграмме фактически представляют компоненты двух контуров регулирования: ведущий контур, который составлен из элементов системы регулирования A, E, F, и G и ведомый контур, который составлен из элементов системы регулирования A, B C, и D. Выход регулятора ведущего контура является заданием (уставкой) для регулятора ведомого контура регулирования. Регулятор ведомого контура вырабатывает управляющий сигнал для исполнительного механизма.

Для процессов, которые имеют значительные характеристики запаздывания (емкость или сопротивление, которые замедляют изменения переменной), ведомый контур регулирования каскадной системы может обнаружить рассогласование в процессе раньше и уменьшить тем самым время, требующееся для устранения рассогласования. Можно сказать, что ведомый контур регулирования «делит» запаздывание и уменьшает воздействие возмущения на процесс.

В системе каскадного регулирование используется больше, чем один первичный чувствительный элемент, и регулятор (в ведомом контуре регулирования) получает больше, чем один входной сигнал. Следовательно, система каскадного регулирования — это многоконтурная система регулирования.

Пример системы каскадного регулирования

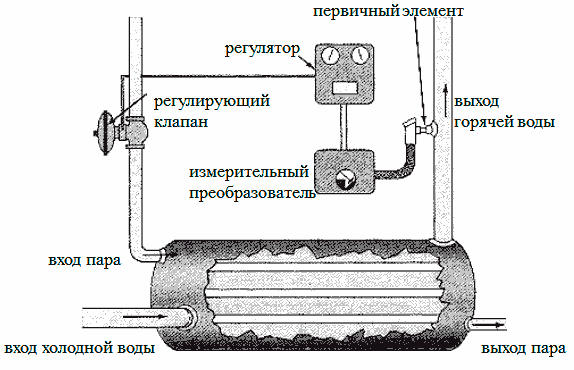

Теплообменник с одноконтурной системой регулирования с обратной связью
Теплообменник с одноконтурной системой регулирования с обратной связью

В примере выше контур регулирования будет в итоге ведущим контуром при построении системы каскадного регулирования. Ведомый контур будет добавлен позже. Цель этого процесса состоит в том, чтобы нагреть воду, проходящую через внутреннее пространство теплообменника, обтекая трубы, по которым пропускается пар. Одна из особенностей процесса — то, что корпус теплообменника имеет большой объём и содержит много воды. Большое количество воды обладает ёмкостью, позволяющей сохранять большое количество теплоты. Это означает, что, если температура воды на входе в теплообменник изменится, эти изменения проявятся на выходе теплообменника с большим запаздыванием. Причиной запаздывания является большая ёмкость. Другой особенностью этого процесса является то, что паровые трубы оказывают сопротивление передаче теплоты от пара внутри труб к воде снаружи труб. Это означает, что будет иметься запаздывание между изменениями в паровом потоке и соответствующими изменениями температуры воды. Причиной этого запаздывания является сопротивление.

Первичный элемент в этом контуре регулирования контролирует температуру воды на выходе из теплообменника. Если температура воды на выходе изменилась, соответствующие физические изменения первичного элемента измеряются измерительным преобразователем, который преобразовывает значение температуры в сигнал, посылаемый регулятору. Регулятор измеряет сигнал, сравнивает его с уставкой, вычисляет разность и затем вырабатывает выходной сигнал, который управляет регулирующим клапаном на паровой линии, являющимся конечным элементом контура регулирования (регулирующим органом). Паровой регулирующий клапан или увеличивает, или уменьшает поток пара, обеспечивая возвращение температуры воды к уставке. Однако, из-за характеристик запаздывания процесса, изменение температуры воды будет медленным, и потребуется длительное время прежде, чем контур регулирования сможет считывать на сколько температура воды изменилась. К тому времени, могут произойти слишком большие изменения температуры воды. В результате, контур регулирования выработает избыточно сильное управляющее воздействие, что может привести к отклонению в противоположную сторону (перерегулированию), и снова будет "ждать" результат. В связи с медленной реакцией подобно этой, температура воды может циклически колебаться вверх и вниз в течение долгого времени прежде, чем придёт к устойчивому состоянию, возвратившись на значение уставки.

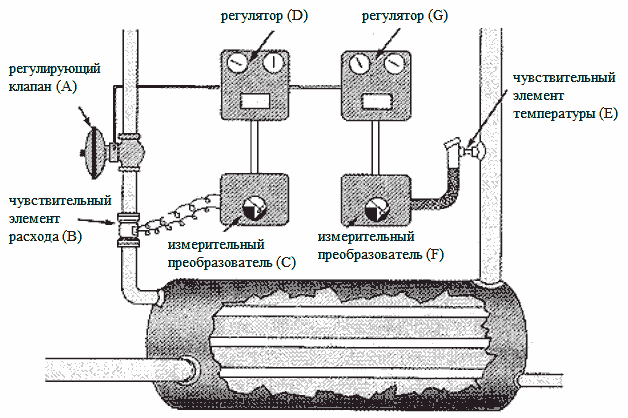

Теплообменник с каскадной системой регулирования
Теплообменник с каскадной системой регулирования

Переходной процесс системы регулирования улучшается, когда система дополняется вторым контуром каскадного регулирования, как показано на рисунке выше. Добавленный контур — это ведомый контур каскадного регулирования.

Теперь, когда изменяется расход пара, эти изменения будут считываться чувствительным элементом расхода (B) и измеряться измерительным преобразователем (C), который посылает сигнал ведомому регулятору (D). В то же самое время, температурный чувствительный элемент (E) в ведущем контуре регулирования воспринимает любое изменение температуры воды на выходе теплообменника. Изменения эти измеряются измерительным преобразователем (F), который посылает сигнал ведущему регулятору (G). Этот регулятор выполняет функции измерения, сравнения, вычисления и производит выходной сигнал, который посылается ведомому регулятору (D). Этот сигнал корректирует уставку ведомого регулятора. Затем ведомый регулятор сравнивает сигнал, который он получает от датчика расхода (C), с новой уставкой, вычисляет разность и вырабатывает корректирующий сигнал, который посылается на регулирующий клапан (A), чтобы корректировать расход пара.

В системе регулирования с добавлением к основному контуру ведомого контура регулирования любое изменение расхода пара немедленно считывается дополнительным контуром. Необходимая корректировка выполняется почти сразу, прежде, чем возмущение от парового потока воздействует на температуру воды. Если произошли изменения температуры воды на выходе из теплообменника, чувствительный элемент воспринимает эти изменения и ведущий контур регулирования корректирует уставку регулятора в ведомом контуре регулирования. Другими словами, он устанавливает контрольную точку или "смещает" регулятор в ведомом контуре регулирования так, так, чтобы скорректировать расход пара, с целью обеспечения заданной температуры воды. Однако, это реакция регулятора ведомого контура регулирования на изменения расхода пара уменьшает время, требуемое для компенсации влияния возмущения со стороны парового потока.
