Овально-шестерёнчатый расходомер жидкости, газа и пара

Овально-шестерёнчатый расходомер — это один из обычных типов расходомеров с непосредственным отсчетом, работа которого основана на принципе положительного накопления.

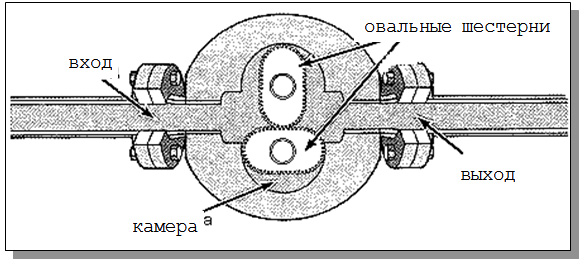

Схема овально-шестерёнчатого расходомера
Схема овально-шестерёнчатого расходомера
Рекомендуем разобраться с тем, что такое объемный расход и изучить каталог приборов для измерения расхода.

Принцип работы овально-шестеренчатого расходомера

Внутри расходомера находятся две шестерни овальной формы или два ротора. Шестерни захватывают движущуюся среду, и среда заполняет пространство между этими шестернями и корпусом расходомера. Эти пространства часто называют камерами.

Когда среда начинает свое движение по трубопроводу, она попадает в расходомер через входное отверстие. Попав в расходомер, поток среды оказывает давление на овальные шестерни и приводит их в движение. Каждому полному обороту (повороту на 360°) овальной шестерни соответствует некоторое определенное количество жидкости, газа или пара, захваченное и вытолкнутое шестернями в камеры, а затем покинутое расходомер через выходное отверстие.

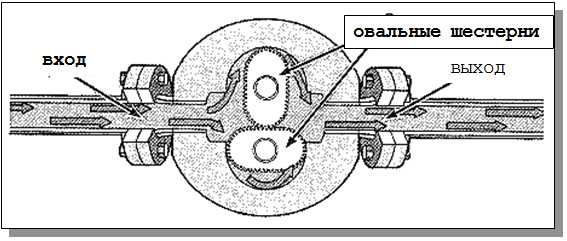

Направление потока движущейся среды
Направление потока движущейся среды

При повышении скорости потока жидкости, газа или пара, количество оборотов овальных шестерен тоже повышается. Однако, независимо от скорости потока количество жидкости, газа или пара, захваченное овальными шестернями и сделавшее вместе с ними один оборот, всегда остается одинаковым. Поскольку количество захваченной и выведенной среды остается постоянным, определение параметра общего расхода может быть осуществлено посредством подсчета числа оборотов шестерён.

Для подсчета числа оборотов шестерен с последующим показанием общего расхода в овально-шестеренчатых расходомерах установлен счетный механизм. К одной из овальных шестерен подсоединяется шпиндель. Вместе с каждым оборотом шестерни происходит один соответствующий ему оборот шпинделя. Шпиндель подсоединен к механизму, который считает количество полных оборотов шестерни.

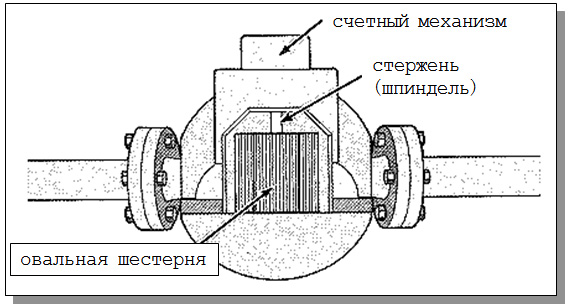

Схема механизма для подсчета оборотов овальной шестерни
Схема механизма для подсчета оборотов овальной шестерни
