Пьезоэлектрический преобразователь: подробно простым языком

Пьезоэлектрический измерительный преобразователь давления — преобразователь, который использует специальные кристаллы для возбуждения небольших электрических напряжений, при воздействии на них давления.

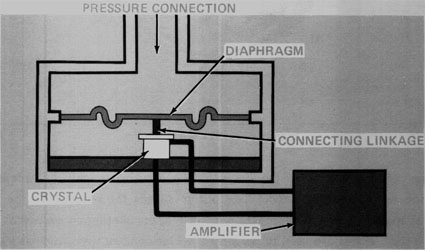

Схема пьезоэлектрического измерительного преобразователя
Схема пьезоэлектрического измерительного преобразователя
Рекомендуем разобраться с тем, что такое давление и изучить каталог приборов для измерения давления.

Принцип работы пьезоэлектрического преобразователя

Основными элементами пьезоэлектрического преобразователя являются: мембранный упругий элемент, кристалл, соединительный рычажный механизм, усилитель напряжения.

При приложении давления на мембрану сила, исходящая от рычажного механизма, вызывает давление на кристалл. Это давление вызывает небольшое напряжение на кристалле. Напряжение, образовавшееся на кристалле, пропорционально величине приложенного напряжения, т.е. чем выше давление, тем выше напряжение. Однако, во всех случаях выходное напряжение кристалла очень низко. Необходимо его усиление до того, как оно может привести в действие прибор, показывающий давление.
