Интегратор и дифференциатор

Интегратор и дифференциатор — это две важные вычислительные схемы, которые используются на операционном усилителе.

Обратите внимание на основы электричества и на приборы электроники.

Интегратор

Интегратор — схема, имеющая выходное напряжение, равное сумме его входных напряжений за последовательные промежутки времени.

В схеме интегратора входной сигнал Ein подается на инвертирующий входной зажим; неинвертирующий входной зажим заземлен. Входной сигнал формируется через входной резистор Rin. Интегратор аналогичен инвертирующему усилителю за исключением одной особенности: вместо резистора в цепи обратной связи у него имеется конденсатор. Этот конденсатор Cfb называется конденсатором цепи обратной связи.

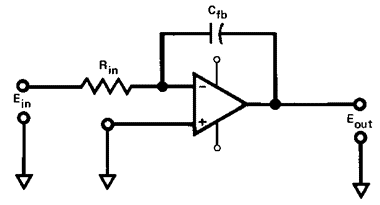

Схема интегратора
Схема интегратора

Выходной сигнал инвертирующего усилителя формируется через резистор цепи обратной связи. А в интеграторе выходное напряжение Eout формируется через конденсатор цепи обратной связи. При подаче на схему входного сигнала конденсатор заряжается для формирования выхода. Именно конденсатор делает схему интегрирующей. Поэтому для понимания работы схемы интегратора нужно рассмотреть, как действует конденсатор.

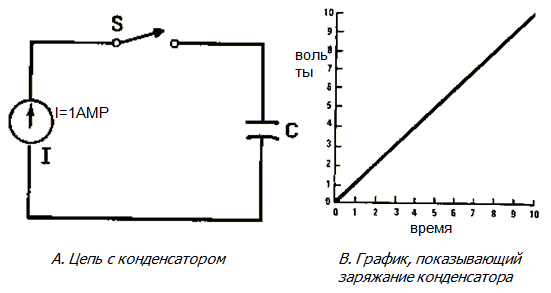

Зарядка конденсатора
Зарядка конденсатора

Важным вопросом в схеме интегратора является то, за какое время произойдет заряжание конденсатора до определенной величины.

На практике достижимый уровень выходного напряжения ограничен — оно никогда не может превысить напряжение питания. При постоянной величине входного сигнала конденсатор зарядится до уровня напряжения питания, но не больше. В этот момент произойдет насыщение операционного усилителя. Разумеется, на практике величина входного сигнала обычно изменяется, пока будет достигнуто насыщение.

В электронных контрольно-измерительных приборах скорость заряжания конденсатора в интеграторе обычно регулируется изменением значения Rin или Сfb. Например, регулятор возврата в электронном контроллере часто изменяет величину сопротивления Rin.

Дифференциатор

Дифференциатор — тип операционного усилителя, действие которого прямо противоположно действию интегратора. Иными словами, при наличии изменяющегося входного напряжения в какой-то период времени в дифференциаторе образуется неизменное выходное напряжение.

В схеме дифференциатора входное напряжение Ein подается на инвертирующий зажим, неинвертирующий зажим заземлен. В действительности, и для интеграторов, и для дифференциаторов нет необходимости в заземлении неинвертирующего зажима — на него может подаваться напряжение. В таком случае напряжение на неинвертирующем зажиме будет служить опорным напряжением, и выходное напряжение будет соотноситься с ним. Выходное напряжение Eout формируется через резистор цепи обратной связи Rfb.

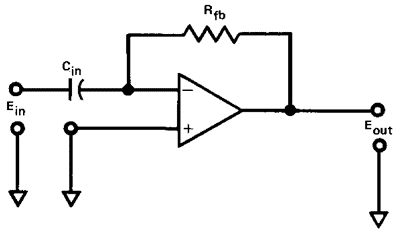

Схема дифференциатора
Схема дифференциатора

Так же как интегратор, дифференциатор напоминает инвертирующий усилитель. Основным отличием является то, что входное напряжение в дифференциаторе образуется через входной конденсатор Cin, а не через входной резистор. Действие дифференциатора основано на том, как конденсатор реагирует на изменение входного напряжения.

В дифференциаторе зависимость между током в конденсаторе и выходным напряжением дифференциатора прямая — то есть, выходное напряжение дифференциатора будет высоким при сильном токе, выходное напряжение низкое при слабом токе в конденсаторе.

Следовательно, выходное напряжение дифференциатора будет высоким, когда входное напряжение Ein изменяется быстро, и оно будет низким, когда Ein изменяется медленно. Разумеется, если Ein постоянно, независимо от уровня, выходное напряжение дифференциатора будет равно 0 В.

Поскольку дифференциатор образует неизменное выходное напряжение с уровнем, пропорциональным скорости изменения входного напряжения, он часто используется для формирования управляющего сигнала скорости изменения процесса в электронных контроллерах. При его использовании схема управления скоростью подает управляющий сигнал, который прямо связан со скоростью изменения переменного параметра процесса. Если переменный параметр процесса изменяется быстро, в контроллере образуется управляющий сигнал высокого уровня. Более слабые управляющие сигналы образуются при медленном изменении переменного параметра процесса.

Регуляторы скорости в электронных контроллерах обычно изменяют величину конденсатора в схеме дифференциатора. Изменение величины конденсатора влияет на уровень выходного напряжения, образующегося при данном входном напряжении. Поэтому в электронных контроллерах применяется регулировка скорости для варьирования «величины» управляющего воздействия, производимого для данного изменения переменного параметра процесса.
