Измерительный мост Уитстона

Мост Уитстона — это одна из наиболее часто используемых мостовых схем в контрольно-измерительных приборах.

Схема моста Уитстона часто используется в системах измерения температуры. В этих системах устройство, называемое термометр сопротивления или терморезистор, обычно помещается в одной из ветвей схемы мостика.

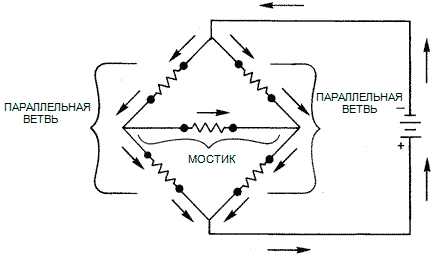

Принципиальная схема мостика Уитстона
Принципиальная схема мостика Уитстона
Обратите внимание на основы электричества и на приборы электроники.

Величина тока в мосте Уитстона определяется величиной разности сопротивлений: чем больше разность, тем больше будет течь ток; а если разность сопротивлений меняется, количество протекающего тока будет тоже меняться. Именно это свойство делает схему мосте Уитстона очень полезной в контрольно-измерительных устройствах и системах управления. Точные измерения переменных величин процессов достигаются тем, что переменные параметры процессов изменяют сопротивление в схеме мостика. Даже очень малые изменения величины сопротивления могут быть обнаружены при измерении тока, протекающего через мостик.

Принцип работы моста Уитстона

Схема моста Уитстона имеет два плеча сопротивления, каждое из которых содержит два резистора. Третья ветвь схемы — это соединение между двумя параллельными ветвями. Эта третья ветвь называется мостиком. Ток течет от отрицательной клеммы батарейки к верхней точке мостовой схемы. Затем, ток делится между двумя параллельными ветвями, причем количество тока, протекающее по каждой из ветвей, зависит от величины сопротивления в ветви. Наконец, ток возвращается к положительной клемме батарейки.

При равных величинах сопротивлений равное количество тока течет в каждой из ветвей. По мостику ток не течет, на что указывает нулевое положение измерителя. При этом условии о мостике говорят, что он уравновешен.

Уравновешенная схема мостика Уитстона
Уравновешенная схема мостика Уитстона

При неравных величинах сопротивления в ветвях, ток течет в схеме от ветви с большим сопротивлением к ветви с меньшим сопротивлением. Это будет верно, пока два верхних резистора фиксированы и равны по величине, как это имеет место в схемах мостика Уитстона, используемых в контрольно-измерительных системах. Измеритель на рисунке показывает, что ток в мостике течет слева направо.

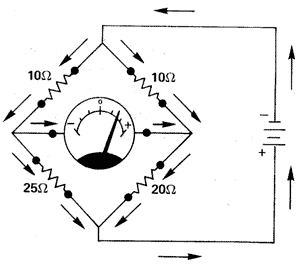

Неуравновешенная схема мостика Уитстона
Неуравновешенная схема мостика Уитстона
