Исполнительный механизм

Исполнительный механизм — это устройство, преобразующее выходной сигнал регулятора в перемещение регулирующего органа. Исполнительные механизмы крайней распространены и используются повсеместно не только в промышленности, но и в быту.

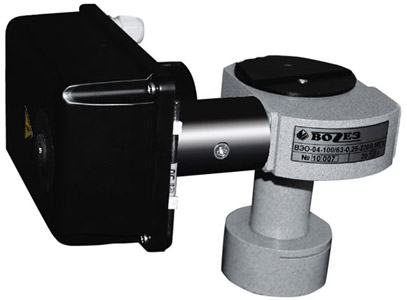

Исполнительный механизм
Исполнительный механизм
Обратите внимание на теорию автоматического регулирования и на приборы для регулирования.

Общий принцип действия исполнительных механизмов

Обычно исполнительные механизмы состоят из трех основных частей: привод, прибор для управления приводом и регулирующий орган — задвижки. Привод обеспечивает изменение положения задвижки, а задвижка корректирует величину переменной процесса.

За счет подвода энергии извне исполнительный механизм развивает усилие и мощность, достаточные для перемещения регулирующего органа в положение, соответствующее командному сигналу. Например, исполнительный механизм может использоваться, чтобы изменить степень открытия клапана для увеличения или уменьшения загрузки, или изменить положение заслонки или жалюзи.

Виды исполнительных механизмов

Существуют разные виды исполнительных механизмов, которые, в свою очередь, имеют подвиды. Их конструкция и принцип действия отличаются друг от друга. В зависимости от вида энергии, используемой для создания перестановочного усилия, исполнительные механизмы разделяют на пневматические, гидравлические и электрические.

Тип исполнительного механизма, который используется на конкретном производстве, зависит от многих факторов, включая особенности технологического процесса, действие, которое должно быть выполнено и требуемую скорость реагирования.
