Пневматический исполнительный механизм

Пневматический исполнительный механизм — устройство, которое использует давление сжатого воздуха, чтобы произвести механическое движение. Движение, которое произведено, затем может использоваться, чтобы выполнить функцию перемещения регулирующего органа в системе автоматического регулирования.

Движение, вырабатываемое пневматическим исполнительным механизмом может быть использовано, например, для выбора положения вентиля, управляющего потоком пара, воды или других жидкостей. Для управления положением заслонки или жалюзи, течением воздуха или других продуктов технологического процесса.

Пневматический исполнительный механизм
Пневматический исполнительный механизм
Обратите внимание на теорию автоматического регулирования и на приборы для регулирования.

Это наиболее распространенный тип исполнительных механизмов, используемых в автоматических системах регулирования технологических процессов.

Различаются три общих вида пневматических исполнительных механизмов, используемых в промышленности: мембранные исполнительные механизмы однонаправленного действия, мембранные исполнительные механизмы двойного действия и поршневые исполнительные механизмы.

Мембранный исполнительный механизм однонаправленного действия

Мембранный исполнительный механизм однонаправленного действия классифицирован, как механизм однонаправленного действия, потому что воздушное давление вводится в исполнительный механизм только через один порт и давление воздействует только на одну сторону мембраны.

Такой тип исполнительного механизма мог бы использоваться для управления движением клапана на топливной линии или для регулирования расхода питательной воды в котел, когда очень опасно прекращение потока воды в котел.

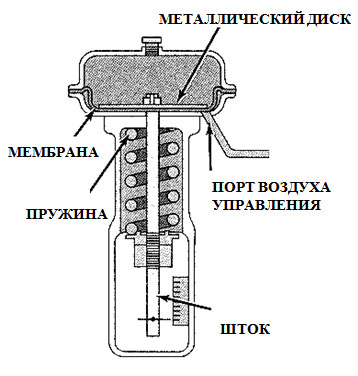

Мембранный исполнительный механизм однонаправленного действия
Мембранный исполнительный механизм однонаправленного действия

В состав такого механизма входит:

1. Гибкая мембрана, часто сделанная из прорезиненной ткани;
2. Металлический диск, который принимает на себя нагрузку и поддерживает мембрану;
3. Пружина, которая прикладывает предварительное усилие на мембрану и шток, связанный с мембраной и перемещающийся при прогибе мембраны;
4. Орган управления, движение которого будет обеспечивать исполнительный механизм;

Принцип действия:

1. Давление вводится в механизм;
2. Мембрана прогибается вверх, сжимая пружину и поднимая шток;
3. Шток двигается пропорционально величине давления воздуха, приложенного к исполнительному механизму через порт ввода давления.

Связь движения штока с величиной приложенного давление воздуха означает, что управление прилагаемым давлением позволяет исполнительному механизму устанавливать регулирующий орган в любой заданной точке его зоны перемещения.

Мембранный исполнительный механизм двойного действия

Мембранные исполнительные механизмы двойного действия содержат два порта для ввода давления. Такие механизмы часто используются там, где ограничено пространство для размещения клапана. Давление воздуха обеспечивает усилия для движения в обоих направлениях и не имеется никакой потребности в применении громоздкой пружины, используемой в мембранных исполнительных механизмах однонаправленного действия.

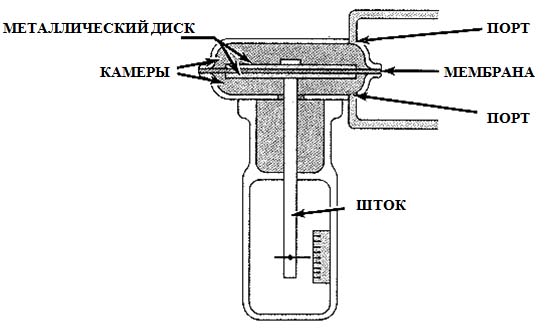

Мембранные исполнительные механизмы двойного действия
Мембранные исполнительные механизмы двойного действия

Принцип действия:

Головка исполнительного механизма разделена на две секции или камеры, мембранной и двумя металлическими дисками. Имеются два порта, по одному для каждой камеры.
1. Давление воздуха, прилагаемое к нижнему порту, перемещает мембрану и шток вверх;
2. Давление воздуха, прилагаемое к верхнему порту, перемещает мембрану и шток вниз.

Так как давление воздуха обеспечивает силу для движения в двух направлениях, это исполнительный механизм двойного действия.

Поршневой исполнительный механизм

В поршневом пневматическом исполнительном механизме давление воздуха действует на поршень в цилиндре для развития тяги и создания движения. Поршневой исполнительный механизм позволяет обеспечивать большее перемещение штока, которое ограничено лишь практической длиной цилиндра.

Поршневой пневматический исполнительный механизм хорошо подходит для работ, где требуется передвижение на большее расстояние. Обычно используется для выбора положения жалюзи и заслонок, которые управляют потоком воздуха или других газов в промышленных процессах.

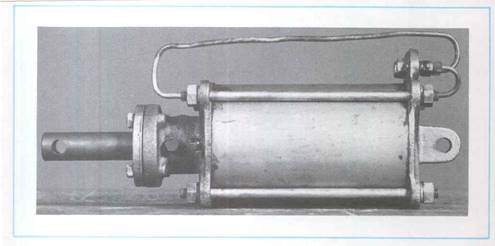

Поршневой исполнительный механизм
Поршневой исполнительный механизм

В состав такого механизма входит:

1. Цилиндр;
2. Две торцевые крышки, которые герметично закрывают цилиндр;
3. Два порта, через которые сжатый воздух поступает в цилиндр или выходит из него; 4. Поршень, который перемещается в цилиндре;
5. Шток поршня, который соединяет поршень с органом управления, приводимым в действие исполнительным механизмом.

Принцип действия:

1. Поршень перемещается под действием давления воздуха, подаваемого через один порт;
2. В это время воздух на другой стороне поршня выпускается наружу через другой воздушный канал, соединенный с атмосферой;

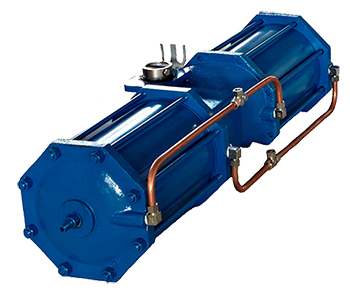

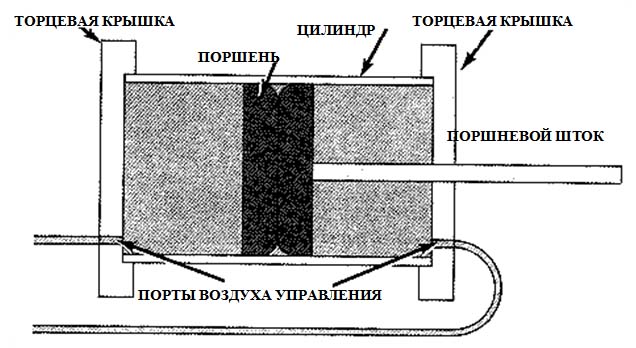

Поршневой пневматический исполнительный механизм
Поршневой пневматический исполнительный механизм
