Умножитель напряжения

Умножитель напряжения — это контур, способный выдать напряжение, в несколько раз превышающее полученное.

Обратите внимание на основы электричества и на приборы электроники.

Однополупериодные умножитель напряжения

Однополупериодный умножитель напряжения, так же, как и однополупериодный выпрямитель, вырабатывает напряжение только во время одной половины цикла входного переменного тока. Контур однополупериодного удвоителя напряжения состоит из вторичной обмотки трансформатора, электролитического конденсатора (С1), диода (D1) и сопротивления нагрузки (RL). Этот диод соединён параллельно с нагрузкой, а конденсатор соединён с нагрузкой последовательно.

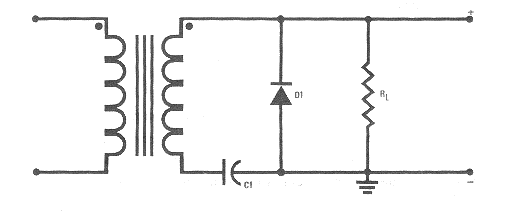

Схема однополупериодного умножителя напряжения
Схема однополупериодного умножителя напряжения

Однополупериодные умножители напряжения не часто применяются в условиях производства, поскольку выходное напряжение колеблется от определённой величины положительного потенциала до нуля, и, затем, обратно, к этой же величине положительного потенциала, а также из-за протяжённости времени между импульсами, эти колебания трудно фильтровать.

Двухполупериодный умножитель напряжения

Контур двухполупериодного удвоителя напряжения состоит из вторичной обмотки трансформатора, выпрямительного контура (диоды D1 и D2), двух электролитических конденсаторов (С1 и С2), а также сопротивления нагрузки (RL). Эти конденсаторы соединены последовательно друг с другом и параллельно с нагрузкой.

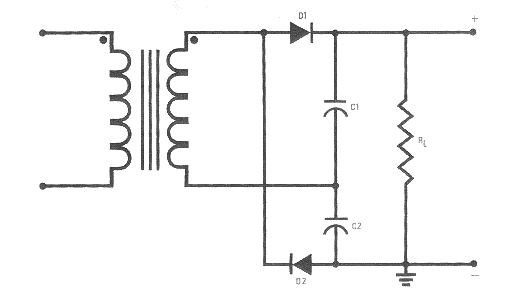

Схема двухполупериодного умножителя напряжения
Схема двухполупериодного умножителя напряжения
